Dieser Artikel wurde zuletzt am 05.05.2021 um 13:02 Uhr aktualisiert
Hinweis: für dieses Skript steht ein Update zur Verfügung!
Es wird nun auch der Shelly 3EM unterstützt.
Was ist aber, wenn man diese Daten auch gerne Offline zur weiteren Verarbeitung speichern möchte?
Hier stößt man leider schnell auf ein Problem, das der Verbrauch des Shelly zwar abgelesen werden kann – jedoch nur der Verbrauch seit dem letzten Neustart.
Somit würde sich der Verbrauch immer verändern, wenn der Shelly aufgrund von Stromausfall oder Software-Update neugestartet wurde.
Hierzu habe ich mir lange Gedanken gemacht und ein Skript entwickelt, welches die Werte aus den einzelnen Shelly in einer einstellbaren Zeit abfragt und in eigene Datenpunkte speichert. Auch ist eine Korrektur von Reboot Werten vorhanden. Somit werden die Zähler der temporären Berechnung genullt, sobald festgestellt wurde, das der Shelly neu gestartet wurde. Dies hat keinen Einfluss auf die gesamte Berechnung des Verbrauchs – im Gegenteil: Die Berechnung des Verbrauchs wird genauer!
Übersicht der Funktionen
Folgende Verbrauchswerte stehen in der Historie für jeden der Shelly zur Verfügung:
| Funktion | Beschreibung |
|---|---|
| Verbrauch heute | abgefragter Verbrauch heute |
| Verbrauch gestern | abgefragter Verbrauch gestern |
| Verbrauch diese Woche | abgefragter Verbrauch für die gesamte Woche |
| Verbrauch letzte Woche | abgefragter Verbrauch für die gesamte letzte Woche |
| Verbrauch dieser Monat | abgefragter Verbrauch für den gesamten Monat |
| Verbrauch letzter Monat | abgefragter Verbrauch für den gesamten letzten Monat |
| Verbrauch dieses Jahr | abgefragter Verbrauch für das gesamte Jahr |
| Verbrauch letztes Jahr | abgefragter Verbrauch für das gesamte letzte Jahr |
| Verbrauch Gesamt | abgefragter Verbrauch gesamt |
| Name | Zugewiesener Name des Shelly zum einfachen Wiederfinden |

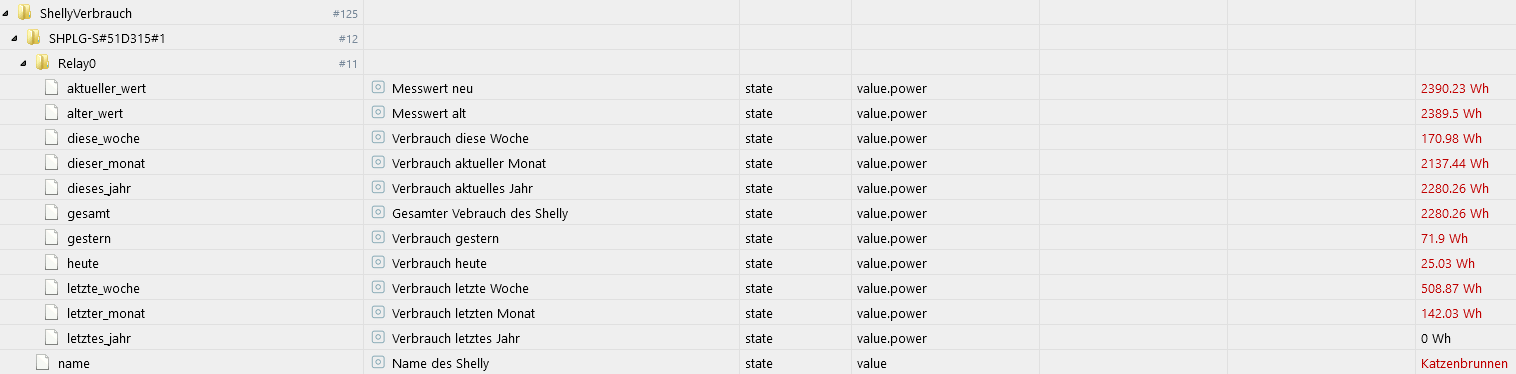

Screenshot der verfügbaren Variablen
Installation des Shelly Adapter
Nach kurzer Zeit stehen die Datenpunkte aller gefundenen Shellys unter shelly.0 zur Verfügung.
Skript
/*
* @copyright 2020 Stephan Kreyenborg <stephan@kreyenborg.koeln>
*
* @author 2020 Stephan Kreyenborg <stephan@kreyenborg.koeln>
*
* Dieses Skript dient zur freien Verwendung in ioBroker zur Verbrauchserfassung der Shelly Geräte.
* Jegliche Verantwortung liegt beim Benutzer. Das Skript wurde unter Berücksichtigung der bestmöglichen Nutzung
* und Performance entwickelt.
* Der Entwickler versichert, das keine böswilligen Systemeingriffe im originalen Skript vorhanden sind.
*
* Sollte das Skript wider Erwarten nicht korrekt funktionieren, so hast Du jederzeit die Möglichkeit, Dich auf
* https://www.kreyenborg.koeln
* für Unterstützung zu melden. Jedes Skript besitzt seine eigene Kommentarseite, auf der,
* nach zeitlicher Möglichkeit des Autors, Hilfe angeboten wird. Ein Anrecht hierauf besteht nicht!
*
* Ansprüche gegenüber Dritten bestehen nicht.
*
* Skript Name: Shelly-Verbrauch
* Skript Version: 1.40
* Erstell-Datum: 05. Mai 2021
*
*/
// Datenpunkte neu erstellen
var ueberschreiben = false;
// Hauptdatenpunkt unterhalb javascript
var datenpunkt = "ShellyVerbrauch.";
// Verbrauchs Objekte der einzelnen Shelly
const objekt = ["gesamt", "dieses_jahr", "letztes_jahr", "letzter_monat", "dieser_monat", "letzte_woche",
"diese_woche", "gestern", "heute", "alter_wert", "aktueller_wert"];
// Beschreibung der Objekte
const beschreibung = ["Gesamter Vebrauch des Shelly", "Verbrauch aktuelles Jahr", "Verbrauch letztes Jahr",
"Verbrauch letzten Monat", "Verbrauch aktueller Monat", "Verbrauch letzte Woche", "Verbrauch diese Woche",
"Verbrauch gestern", "Verbrauch heute", "Messwert alt", "Messwert neu"];
// Datenpunkt der Shelly (Standard: shelly.0)
var shelly_dp = "shelly.0";
// Datenpunkte der Shelly (!!! Bitte nicht ändern !!!)
const shellyDps = $('state[id=' + shelly_dp + '.*.*.Energy]');
// Datenpunkte der Shelly 3EM DP
const shelly3EMDps = $('state[id=' + shelly_dp + '.*.*.Total]');
// Datenpunkte der Shelly Namen (!!! Bitte nicht ändern !!!)
const shellyDpsName = $('state[id=' + shelly_dp + '.*.name]');
// Shelly Verbrauch aktualisieren - nachts um 00:00 Uhr
function shelly_vebrauch_tag() {
// Nochmals das Tagesupdate durchlaufen, damit die restlichen Werte gelesen werden
shelly_verbrauch_update();
// Datumsvariable
var heute = new Date();
// Heute zu Gestern verschieben. Täglich um 00:00 Uhr
verschiebe_verbrauch_objekt("heute", "gestern");
log("Shelly Verbrauch: Werte für gestern und heute aktualisiert!");
// aktuelle Woche in letzte Woche verschieben. Am Montag um 00:00 Uhr
if (heute.getDay() === 1) {
verschiebe_verbrauch_objekt("diese_woche", "letzte_woche");
log("Shelly Verbrauch: Werte für diese und letzte Woche aktualisiert!");
}
// aktueller Monat in letzten Monat verschieben. Am 1. des Monats um 00:00 Uhr
if (heute.getDate() === 1) {
verschiebe_verbrauch_objekt("dieser_monat", "letzter_monat");
log("Shelly Verbrauch: Werte für diesen und letzten Monat aktualisiert!");
}
// aktuelles Jahr in letztes Jahr verschieben. Am 1. des Monats am 1. Monat um 00:00 Uhr
if (heute.getDate() === 1 && heute.getMonth() === 0) {
verschiebe_verbrauch_objekt("dieses_jahr", "letztes_jahr");
log("Shelly Verbrauch: Werte für dieses und letztes Jahr aktualisiert!");
}
}
// Tagesverbrauch alle 15 Min von der Original Variable des Shelly in eigene Variable kopieren
function shelly_verbrauch_update() {
var anzahl_updates = 0;
var anzahl_reboots = 0;
var anzahl_gleich = 0;
shellyDps.each(function (id, i) {
var shelly_verbrauch = getState(id).val;
// Einige Shelly haben keine Verbrauchswerte (noch nicht)
if (shelly_verbrauch != null) {
// Hole aktuellen Wert, um zu kontrollieren, ob ein Reboot stattgefunden hat
var aktueller_wert = getState(shelly_DP(id) + "aktueller_wert").val;
var alter_wert = 0;
// Prüfe alten und neuen Wert
if (shelly_verbrauch > aktueller_wert) {
// Verbrauchswert ist größer als alter Wert -> es wurde kein Reboot durchgeführt
setState(shelly_DP(id) + "alter_wert", aktueller_wert, true);
alter_wert = aktueller_wert;
anzahl_updates++;
}
if (aktueller_wert > shelly_verbrauch) {
// Verbrauchswert ist kleiner als alter Wert -> es wurde ein Reboot durchgeführt
setState(shelly_DP(id) + "alter_wert", 0, true);
alter_wert = 0;
anzahl_reboots++;
}
if (shelly_verbrauch == aktueller_wert) {
// Verbrauchswert ist gleich wie alter Wert -> kein Update notwendig
alter_wert = aktueller_wert;
anzahl_gleich++;
}
setState(shelly_DP(id) + "aktueller_wert", shelly_verbrauch, true);
// Alter und neuer Wert -> aktuelle Differenz
var verbrauch = parseFloat(shelly_verbrauch) - alter_wert;
// Tagesverbrauch aktualisieren
aktualisiere_vebrauch_objekt(id, "heute", verbrauch);
// Wochenverbrauch aktualisieren
aktualisiere_vebrauch_objekt(id, "diese_woche", verbrauch);
// Monatsverbrauch aktualisieren
aktualisiere_vebrauch_objekt(id, "dieser_monat", verbrauch);
// Jahresverbrauch aktualisieren
aktualisiere_vebrauch_objekt(id, "dieses_jahr", verbrauch);
// Gesamten Vebrauch aktualisieren
aktualisiere_vebrauch_objekt(id, "gesamt", verbrauch);
}
});
shelly3EMDps.each(function (id, i) {
var shelly_verbrauch = getState(id).val;
// Einige Shelly haben keine Verbrauchswerte (noch nicht)
if (shelly_verbrauch != null) {
// Hole aktuellen Wert, um zu kontrollieren, ob ein Reboot stattgefunden hat
var aktueller_wert = getState(shelly_DP(id) + "aktueller_wert").val;
var alter_wert = 0;
// Prüfe alten und neuen Wert
if (shelly_verbrauch > aktueller_wert) {
// Verbrauchswert ist größer als alter Wert -> es wurde kein Reboot durchgeführt
setState(shelly_DP(id) + "alter_wert", aktueller_wert, true);
alter_wert = aktueller_wert;
anzahl_updates++;
}
if (aktueller_wert > shelly_verbrauch) {
// Verbrauchswert ist kleiner als alter Wert -> es wurde ein Reboot durchgeführt
setState(shelly_DP(id) + "alter_wert", 0, true);
alter_wert = 0;
anzahl_reboots++;
}
if (shelly_verbrauch == aktueller_wert) {
// Verbrauchswert ist gleich wie alter Wert -> kein Update notwendig
alter_wert = aktueller_wert;
anzahl_gleich++;
}
setState(shelly_DP(id) + "aktueller_wert", shelly_verbrauch, true);
// Alter und neuer Wert -> aktuelle Differenz
var verbrauch = parseFloat(shelly_verbrauch) - alter_wert;
// Tagesverbrauch aktualisieren
aktualisiere_vebrauch_objekt(id, "heute", verbrauch);
// Wochenverbrauch aktualisieren
aktualisiere_vebrauch_objekt(id, "diese_woche", verbrauch);
// Monatsverbrauch aktualisieren
aktualisiere_vebrauch_objekt(id, "dieser_monat", verbrauch);
// Jahresverbrauch aktualisieren
aktualisiere_vebrauch_objekt(id, "dieses_jahr", verbrauch);
// Gesamten Vebrauch aktualisieren
aktualisiere_vebrauch_objekt(id, "gesamt", verbrauch);
}
});
aktualisiere_namen();
log("Shelly Verbrauch: Verbrauchswerte aktualisiert: " + anzahl_updates + " | Reboots korrigiert: " + anzahl_reboots + " | Unveränderte Werte: " + anzahl_gleich);
}
// aktualisiert das jeweilige Verbrauchs-Objekt und addiert den Verbrauch dazu
function aktualisiere_vebrauch_objekt(dp, objekt, wert) {
var verbrauch = parseFloat(getState(shelly_DP(dp) + objekt).val) + parseFloat(wert);
verbrauch = parseFloat(verbrauch.toFixed(2));
setState(shelly_DP(dp) + objekt, verbrauch, true);
}
// Verschiebt das jeweilige Verbrauchs-Objekt und nullt den Ursprung (Tag, Woche, Monat, Jahr)
function verschiebe_verbrauch_objekt(von, nach) {
$('state[id=*.' + datenpunkt + '*.*.' + von + ']').each(function (id, i) {
// Temporärer Gruppen-Datenpunkt
var tmp_dp = id.slice(0, -(von.length));
var verbrauch = getState(id).val;
if (verbrauch != null) {
setState(tmp_dp + nach, verbrauch, true);
}
// Setze heute zurück
setState(id, 0, true);
});
}
// Funktion um die aktuellen Namen des Shelly abzuholen
function aktualisiere_namen() {
shellyDpsName.each(function (id, i) {
setState(shelly_DP_Name(id), String(getState(id).val), true);
extendObject("javascript.0." + shelly_DP_Name_Main(id), {
common: {
name: String(getState(id).val),
desc: String(getState(id).val)
}, type: "channel"
});
});
shelly3EMDps.each(function (id, i) {
setState(shelly_DP_Name(id), String(getState(id).val), true);
extendObject("javascript.0." + shelly_DP_Name_Main(id), {
common: {
name: String(getState(id).val),
desc: String(getState(id).val)
}, type: "channel"
});
});
}
// Erstelle die benötigten Datenpunkte
function datenpunkte_erstellen() {
// Anzahl der gefundenen Shelly
var anzahl = shellyDps.length;
shellyDps.each(function (id, j) {
var initial_wert = 0;
for (var i = 0; i < objekt.length; i++) {
// Startwerte werden nur bei alter_wert und aktueller_wert eingetragen
if (i > 8) {
initial_wert = getState(id).val;
}
createState(shelly_DP(id) + objekt[i], initial_wert, ueberschreiben, {
name: beschreibung[i],
desc: beschreibung[i],
type: "number",
role: "value.power",
unit: "Wh"
});
}
});
// Anzahl der gefundenen Shelly 3EM
var anzahl_3em = shelly3EMDps.length;
shelly3EMDps.each(function (id, j) {
var initial_wert = 0;
for (var i = 0; i < objekt.length; i++) {
// Startwerte werden nur bei alter_wert und aktueller_wert eingetragen
if (i > 8) {
initial_wert = getState(id).val;
}
createState(shelly_DP(id) + objekt[i], initial_wert, ueberschreiben, {
name: beschreibung[i],
desc: beschreibung[i],
type: "number",
role: "value.power",
unit: "Wh"
});
}
});
// Alle Datenpunkte erstellt. Frage ersten Verbrauch ab!
log("Shelly Verbrauch: Datenpunkte erstellt! Erster Verbrauch steht nach 30 Sekunden zur Verfügung! Anzahl gefundener Shelly Datenpunkte: " + (anzahl_3em + anzahl));
setTimeout(shelly_verbrauch_update, 30000);
// Datenpunkte für die Namen der Shelly erstellen
shellyDpsName.each(function (id, j) {
createState(shelly_DP_Name(id), "", ueberschreiben, {
name: "Name des Shelly",
desc: "Name des Shelly",
type: "string",
role: "value",
unit: ""
});
});
// Datenpunkte für die Namen der Shelly 3EM erstellen
shelly3EMDps.each(function (id, j) {
createState(shelly_DP_Name(id), "", ueberschreiben, {
name: "Name des Shelly",
desc: "Name des Shelly",
type: "string",
role: "value",
unit: ""
});
});
}
function shelly_DP(dp) {
dp = dp.split(".");
dp = datenpunkt + dp[2] + "." + dp[3] + ".";
return dp;
}
function shelly_DP_Name(dp) {
dp = dp.split(".");
dp = datenpunkt + dp[2] + "." + dp[3];
return dp;
}
function shelly_DP_Name_Main(dp) {
dp = dp.split(".");
dp = datenpunkt + dp[2];
return dp;
}
function shelly_verbrauch_erster_start() {
log("Shelly Verbrauch: Erster Start des Skriptes! Datenpunkte werden erstellt!");
// Datenpunkte werden erstellt
datenpunkte_erstellen();
}
// Erster Start und Initialisierung
shelly_verbrauch_erster_start();
// Alle 15 Minuten das Skript für den Tagesverbrauch ausführen
schedule('*/15 * * * *', shelly_verbrauch_update);
// Nachts um 24 Uhr werden die Werte in andere Variablen gespeichert, um den Verlauf zu erstellen
schedule('0 0 * * *', shelly_vebrauch_tag);
Datenpunkte
Nachdem das Skript angelaufen ist und regelmäßig die Verbräuche der Shelly abgefragt wurden, findest Du diese im Datenpunkt: javascript.0.ShellyVerbrauch
Neue Shelly eingebunden, das Skript liest die Daten nicht aus!
Solltest Du zur Laufzeit des Skripts neue Shelly eingebunden haben, so kannst du das Skript einmal stoppen und erneut starten. Dann werden auch die passenden Datenpunkte für die neuen Shelly gefunden und ausgelesen.
interessanter artikel, aber nur sub-elemente von dem was der ioBroker adapter SourceAnalytix bereits alles kan 🙂
[Link entfernt – keine Werbung]
Wenn man eben nur die Shelly tracken möchte, benötigt man keinen Adapter, der 80MB RAM frisst 🙂
Es steht ja jedem frei, das zu nutzen, was er für richtig hält. Wenn Dein Adapter nützlich für jemanden ist, dann kann dieser ihn doch auch gerne benutzen. Wenn jemand nur ein Skript haben möchte, welches die Verbräuche seiner Shelly ausliest, dann reicht ihm mein Skript, da der JavaScript Adapter eh läuft.
Klasse Script, danach habe ich schon länger gesucht. Danke.
Eine direkte Umrechnung in kWh wäre noch toll.
Vielen Dank 😉
Die Umrechnung kann ja mit (Wh/1000) auch in dem jeweilig benötigten Bereich erfolgen.
Ich hatte es in Wh gelassen, da ich so auch kleinere Werte ablesen kann und bei den Werten, wo ich weiss, dass sie “größer” werden, rechne ich mit Wh/1000 um.
Hallo,
ich bin leider nicht so Fit im JavaSkript. Wo müsste ich die Umrechnung eintragen? In Zeile 231 habe ich zwar die Einheit gefunden, aber nicht wo er den Wert herbekommt.
Könntest sie mir vielleicht sagen wo ich die Umrechnung eintragen muss.
Danke
Hallo Thomas,
Du kannst den Wert in deiner Zielanwendung bsp. VIS direkt in kw/h umrechnen. Hier muss eigentlich im Skript nichts geändert werden.
Datenpunkt für VIS:
Du kannst in VIS die Zahl als „number” Widget darstellen und dann unter „erweitert” den Umrechnungsfaktor 0.1 angeben.
Gruß,
Stephan
Hallo,
super! Vielen Dank!
Genau das wonach ich gesucht habe 😉
Hatte es mit SourceAnalytix probiert, doch das ist scheinbar (lt. diversen Kommis in Foren) ziemlich buggy
und für mich auch viel zu viele Datenpunkte. Ich will einfach nur die Shellys korrekt aufzeichnen.
Bin noch relativ neu in iobroker, daher weiß ich nicht genau wie & wo ich das nun einfügen muss und
auch nicht an welcher Stelle ich meinen Startwert (alter_wert) im Script eintragen muss…!?
(Muss ggf. noch iwas eingestellt werden?)
Kann mir bitte jemand helfen?
Danke!
Hallo Yvonne,
dieses Skript wird im Bereich “Javascript” eingefügt.
Bei ioBroker auf der linken Seite unter “Skripte” zu finden 😉
Dort bei “Common” den gesamten Text des Skriptes einfügen, abspeichern und auf den Play Button drücken. Die Datenpunkte werden automatisch gefüllt.
Es ist kein Benutzereingriff notwendig – auch keine Startvariablen.
Gruß,
Stephan
Hallo Stephan,
super!
Hab´s am Laufen.
Vielen lieben Dank!
Grüße
Yvonne
Prima 😉
..ich habe das Script im Einsatz! Funktioniert sehr gut – mir ging es hauptsächlich darum, den Stromverbrauch meiner Gartenpumpe und meines Untertischgerätes (Außenküche) im Auge zu behalten. Vielen Dank!
Prima, vielen Dank für die positive Rückmeldung!
Hallo, Script läuft, es wird auch ein Ordner erstellt, jedoch ist in dem Ordner sonst nichts weiter drin. Es werden keine Daten gefüllt. Ich nutze einen Shelly EM3. Könnte es vllt an dem Datenpunkt Energy liegen? Dieser heißt bei dem EM3 “value.totalconsumend”.
Hallo Patrick,
danke für den Hinweis. Leider besitze ich keinen EM3 und konnte so die Datenpunkte nicht einbinden.
Gerne kann ich das Skript erweitern, wenn Du mir die Datenpunkte des EM3 einmal zur Verfügung stellen könntest – Stephan@Kreyenborg.koeln
Danke 😉
Hallo,
gibt es schon eine Erweiterung des Skript für den Shelly 3em?
Gruß
Holger
Hallo Holger,
Ja 😉
Seit eben wird der 3EM unterstützt. Es wird jede Phase einzeln abgebildet.
Hallo Patrick,
danke für das Skript. Läuft gut und gibt interessante Einblicke in die Verbräuche
Ein Fehler tritt auf bei einem Shelly 2.5 / Shutter, der nicht aktiv (versorgt) ist (mein Test-Device) und dessen Datenpunkt Shutter/Energy = “null” ist. Da ich nicht firm in Javascript bin, kann ich den Code nicht ändern. Die Änderung des DP von Hand auf “0” führt aber zu einer jetzt fehlerfreien Ausführung. Fehler-Log:
You are assigning a string to the state “javascript.0.ShellyVerbrauch.SHSW-25#xxx#1.Shutter.aktueller_wert” which expects a number.
at script.js.common.Shelly_Verbrauch:110:13
Schön wäre noch, durch eine globale Variable die Logs zu unterbinden und nur im Debug Fall zu aktivieren. Den ganzen Javascript Adapter will ich aber wegen anderer Skripts nicht in diesen Zustand setzen.
Interessiert wäre ich an einem gleichen Skript für sonoff/Tasmota. Ich habe 8 Stück SP111 Zwischenstecker als Schaltaktoren.
Nochmals Dank für deine Arbeit.
Hallo Tobias,
danke für die Rückmeldung. Ich weiß jetzt nicht, woher Du Patrick liest, aber mein Name ist Stephan 😉
Die Protokoll Funktion kannst Du selbst entfernen. Jede Zeile beginnend mit “log” kannst Du entfernen. Dann erscheint kein Log-Eintrag mehr.
Wenn Du mir die Datenpunkte für die Tasmota zur Verfügung stellst, lässt sich das Skript sicherlich erweitern.
Hallo Stephan,
entschuldige die Namensverwechslung und Dank für deine Antwort.
Das mit den Log Einträgen hat funktioniert.
Die DP sehen wie folgt aus (hoffe unter den vielen ist das für dich wichtige dabei:
sonoff.0
Tasmota1
ENERGY_Current state Tasmota1 ENERGY Current
ENERGY_Factor state Tasmota1 ENERGY Factor
ENERGY_Power state Tasmota1 ENERGY Power
ENERGY_Today state Tasmota1 ENERGY Today
ENERGY_Total state Tasmota1 ENERGY Total
ENERGY_Voltage state Tasmota1 ENERGY Voltage
ENERGY_Yesterday state Tasmota1 ENERGY Yesterday
EnergyReset_Today state Tasmota1 EnergyReset Today
EnergyReset_Total state Tasmota1 EnergyReset Total
EnergyReset_Yesterday state Tasmota1 EnergyReset Yesterday
POWER state Tasmota1 POWER
Noch eine weitere Frage: zumeist werden die DP heute unter 0_userdata.0 angelegt und nicht unter dem Adapter javascript.0
Was ist dafür zu ändern?
Danke
Sehr schön: Tut genau das was es soll und nicht mehr.
iobroker läuft bei mir auf einem FreeNAS in einem Jail.
Danke.
Hallo,
Vielen Dank!
Howdy – tolles Skript, HUT AB!
Frage: Ist es möglich das Skript so zu modifizieren, dass es einen Datenpunkt für die Shelly 3EMs gibt, der den Gesamtverbrauch aller 3 Phasen zusammenrechnet und in kw/h ausgibt (also auch “heute”,gestern”,”diese Woche”,”letzte Woche”, usw.)?
Schön wäre auch, wenn man optional Minuswerte(durch Messungenauigkeiten) bestimmter Shelly 3EMs (die man dann eben im Skript eintragen muss) von der jeweiligen Berechnung ausschließen könnte – also z.B. die Funktion implementieren jedoch durch Kommentarfunktion deaktivieren. – verstehst du wie ich das meine?
Gruß Apfelbaum
Hallo,
das Skript kannst Du nach Deinen Belieben anpassen. Eine zusammenfassende Berechnung ist von meiner Seite aus nicht vorgesehen.
Wenn Du dies nach Deinen Wünschen anpassen möchtest, ist dies möglich 😉
Gruß,
Stephan
Tolle Sache….was mir gefallen würde….
die saldierende Zählung des 3EM, also wenn die Summe der 3Phasen ins Minus geht und das Addieren einzelner Shelly´s.
Sonst mega tolle Arbeit 🙂
Hallo Markus,
danke für das Feedback. Die einzelnen Phasen werden einzeln dargestellt, da diese auch für weitere Berechnungen genutzt werden können.
Wenn Du nun eine Summe in VIS darstellen möchtest, kannst Du diese Datenpunkte einfach dort addieren.
Gruß,
Stephan
Pingback: Sonoff/Tasmota Verbrauchs-Historie für Tag, Woche, Monat, Jahr | Kreyenborg.koeln
Hallo Stephan
das ist genau das Skiript das ich gesucht habe um den Ertrag meiner PV Anlage zu ermitteln.
Leider habe ivh on Java Script noch keine Ahnung. Ist es möglich, dass statt alle 15 minuten alle 5 oder sogar jede Minute ein Wert gesetzt wird? Denn so habe ich teils sehr starke Abweichungen.
Herzlichen Dank für deine Mühe
Hallo Tom,
in Zeile 304 im Skript kannst du die Abfrage anpassen.
schedule('*/15 * * * *', shelly_verbrauch_update);heisst hier, dass es alle 15 Minuten ausgeführt wird.Für jede Minute änderst Du die 15 in 1.
schedule('*/1 * * * *', shelly_verbrauch_update);Abweichungen sollten eigentlich nicht auftreten, da der Shelly die Werte ja speichert und das Skript sie abfragt.
Gruß,
Stephan
Vielen Dank für die tolle Arbeit
Wäre es noch möglich für den Shelly 3EM , den totalen Stromverbrauch als zusätlichen Datenpunkt abzubilden?
Mfg Daniel
Hallo Daniel,
danke für Deine Rückmeldung.
Den totalen Stromverbrauch kannst Du selbst über die verschiedenen Datenpunkte addieren lassen. Das Skript erledigt nur die Verwaltung der Datenpunkte zur besseren Übersicht.
Gruß,
Stephan
Kann dieser Skript auch ins negative rechnen? Ich speise in eine Phase ein. Die momentanwerte der Leistung gehen dann in der Shelly App ins Negative.
Hallo Cino,
Das käme auf den Versuch an.
Du kannst es gerne ausprobieren und Dich zurückmelden.
Gruß,
Stephan
Moin, danke erstmal für das Skript.
Habe es seit einigen Wochen laufen und bin gerade dabei, die Daten über influxdb und Grafana ‘aufzuhübschen’. Dafür sammel ich über influxdb den Wert “gesamt” bei allen Shellys ein und werte diese entsprechend aus.
Dabei ist mit aufgegfallen, dass die getrackten Werte deines Skriptes leider ziemlich von denen, die Shelly selber über die App anzeigt, abweichen.
Bsp: Gefrierschrank laut Shelly-App heute 226 Wh, laut deinem Skript nur 127 Wh … der Unterschied ist schon krass.
Auch bei anderen Werten ist mir das aufgefallen. Weißt du woran das liegen kann? Liegt das evtl. am Zeitintervall von 15 Minuten?
Ach so und noch eine Frage:
Ist es irgendwie möglich, den Namen des jeweiligen Shelly’s im Feld “Name” auch in den Hauptdatenpunkt anzeigen zu lassen?
Also, das man im ioBroker schon direkt hinter den Datenpunkt “SHPLG-S#xxxxxx#1” den entsprechenden Namen sieht.
Beim ShellyAdapter ist das auch so und es erleichtert die Suche wenn man mehrere Shelly’s im Einsatz hat. Derzeit muss man alle Datenpunkte nacheinander aufklappen um den Namen zu sehen.
Hallo Tim,
das schaue ich mir an.
Gruß,
Stephan
Hallo Tim,
Ich habe das Skript selbst im Einsatz und kann eine kleine, zu vernachlässigende Abweichung feststellen.
Wählst Du denn bei der Shelly App auch hinten “Benutzerdefiniert” aus oder vorne “24 Stunden”?
Die 24 Stunden beinhalten logischerweise auch Daten vom Vortag. Somit kann die Abweichung auftreten.
Auch ist der beste Datenpunkt für die influxDB “heute” und nicht gesamt.
Gruß,
Stephan
Moin Stephan, danke für die schnelle Reaktion.
Das mit dem Reiter “Benutzerdefiniert” war ein sehr guter Hinweis.
Ich war natürlich auf dem Reiter “24 Stunden” – denkfehlr.
Nutze ich Ansicht “Benutzerdefiniert” und gehe auf “heute”, habe ich dennoch Unterschiede:
Server: App 930 Wh | Skript: 818 Wh
Kühschrank: App 1.58 kWh | Skript: 1.33 kWh
…
Bin bei influxdb noch neu…. wieso ist “heute” am besten?
Der Wert setzt sich doch immer um 0 Uht zurück. Ist das für den Gesamtverbrauch etc nicht kontraproduktiv?
Danke auf jedenfall schon einmal für den Hinweis!
VG Tim
Hallo Tim,
ich habe soeben alle meine Shelly Plugs einmal geprüft und konnte feststellen, dass sie sich in etwa 1-5Wh von der Shelly App unterscheiden. Diesen Unterschied würde ich einmal als Rundungsfehler sehen. Wäre noch wichitg zu wissen, welchen Shelly Adapter Du benutzt – ich verwende 4.0.7.
Könntest Du einmal in dem Objekt vom Shelly Adapter schauen, welche Werte dort stehen?
Ich nutze selbst die influxDB und auch genau den Datenpunkt “heute”, da dieser, wie Du richtig erkannt hast, sich nachts nullt 😉
Dadurch hat man bei Grafana immer neue Werte und kann diese Prima anzeigen lassen.
Als Beispiel für influxDB nutze ich folgende Abfrage für den Shelly Plug:
SELECT max("value") FROM "Shelly Schrank" WHERE $timeFilter GROUP BY time(24h) fill(linear)Shelly Schrank ist somit der Name (alias), den ich beim Speichern im influxDB nutze.
Gruß,
Stephan
Hi Stephan,
ich habe ebenfalls die Version 4.0.7 installiert.
Seltsam, dass es bei dir nur so kleine Abweichungen sind. Läuft dein Skript alle 15 Minuten oder öfter? Habe es nun mal auf 5 Minuten gestellt. Weiß aber nicht, ob das wirklich eine Änderung bewirkt.
Ich probiere es mal mit “heute” 🙂
Kannst du damit dann auch den Wochen / Monats / … Verbauch anzeigen lassen?
Hallo Tim,
das muss sich ja herausfinden lassen, wieso bei Dir größere Abweichungen auftreten.
Die Aktualisierung meines Skriptes ist nur die Verzögerung – sprich: Shelly übermittelt die Werte in die eigenen Datenpunkte und mein Skript berechnet sie dann (im 15 Minutentakt). Somit haben meine Werte halt die entsprechende Verzögerung.
Du kannst bei Grafana den Zeitbereich dann selbst bestimmen. Monat, Jahr oder auch Tag bzw. Zeitraum: von bis.
Gruß,
Stephan
Ich schaue mir das mit dem Wert “heute” mal die nächsten Tage an und vergleiche das ganze.
Danke dir schon einmal für die Unterstützung!
Prima, melde Dich gerne zurück und dann analysieren wir weiter 😉
Gruß,
Stephan
So, habe es paar Tage mal beobachtet.
Es ist besser geworden, aber noch nicht perfekt 😉
Seltsam sind die Schwankungen. Bei machen Shellys passt es fast auf den Watt (ioBroker 1554 Wh – App 1.52 KwH), bei anderen ist der Unterschied schon größer (ioBroker 623 Wh – App 596 Wh).
Wie gesagt, ist nicht mehr tragsisch, aber verstehen tue ich das nicht 🙂
Hallo Tim,
Wie sieht denn der original Shelly Datenpunkt aus?
Wenn der Datenpunkt schon falsch ist, kann mein Skript auch nur den falschen Wert verwenden. Hier müsste man dann mal schauen, ob es Sinn macht, den Shelly Adapter einmal zu stoppen und den Datenpunkt im Shelly Datenpunkt zu Nullen und dann den Adapter neuzustarten. Dann vielleicht mal schauen – wäre mein Vorschlag dazu.
Gruß,
Stephan
Soweit ich es sehe, sind die Werte “Energy” und “aktueller_Wert” identisch.
Meintest du das?
Welchen DP sollte ich denn leeren, Energy?
Hallo Tim,
Wenn die Werte identisch sind, dann übernimmt mein Skript die korrekten Werte und der Fehler ist woanders.
Ist jetzt allerdings schwer, ins Blaue zu raten, wo man beginnen könnte.
Ich vermute, das vielleicht der Cloud-Service nicht so sauber arbeitet?
Ich würde vielleicht einfach mal hingehen und den Shelly Adapter stoppen, dann die Steckdose neustarten und dann wieder den Adapter zu starten.
Dann die Beobachtung weiterführen …
Gruß,
Stephan
Hallo Stephan,
ich danke dir für deine Hilfe.
Werde das mit den Shellys bei Zeiten mal machen – im Grunde klappt ja aber erstmal alles. 🙂
Gruß
Tim
Hallo Tim,
gerne, das bringt so eine Seite mit sich, das man eben versucht zu helfen 😉
Und, jede Antwort dazu hilft vielleicht auch wem.
Angenehme Zeit!
Gruß,
Stephan
Nochmal eine andere Frage, gibt es einen Grund, wieso du die Werte nicht bestätigt in die DPs schreibst?
Hallo Tim,
hat keinen bestimmten Grund. Ich habe keine zusätzliche Kontrolle in der Abfrage, ob der Datenpunkt beschrieben wurde, da das Skript ja regelmäßig arbeitet.
Gruß,
Stephan
Ok, habe nun bei allen “setState” einfach ein true angehangen.
Hast du schon was neues, wie man den Namen bei den root DPs in das Feld Beschreibung bekommt?
Aktuell ist meine Zeit etwas begrenzt. Sollte aber u.U. nächste Woche machbar sein.
Kein Stress ;o)
Hallo Tim,
das Skript hat ein Update bekommen. Die Namen der Shelly sollten nun auch im Hauptverzeichnis sichtbar sein.
Zusätzlich werden alle Datenpunkte bestätigt gespeichert.
Viel Spaß damit 😉
Gruß,
Stephan
Klasse!! – Hat geklappt
Vielen Dank 🙂
Hallo bei mir werden die Datenpunkte nicht erzeugt??
was kann Ich da machen.
Hallo Ralf,
das ist natürlich nicht so erfreulich. Erscheinen denn Fehlermeldungen im Log?
Wenn ja, welche?
Gruß,
Stephan
Hallo
Das steht im Log:
07:57:53.683 info javascript.0 (4251) Stop script script.js.ShellyVerbrauch
07:57:53.698 info javascript.0 (4251) Start javascript script.js.ShellyVerbrauch
07:57:53.750 info javascript.0 (4251) script.js.ShellyVerbrauch: Shelly Verbrauch: Erster Start des Skriptes! Datenpunkte werden erstellt!
07:57:53.751 info javascript.0 (4251) script.js.ShellyVerbrauch: Shelly Verbrauch: Datenpunkte erstellt! Erster Verbrauch steht nach 30 Sekunden zur Verfügung! Anzahl gefundener Shelly Datenpunkte: 0
07:57:53.757 info javascript.0 (4251) script.js.ShellyVerbrauch: registered 0 subscriptions and 2 schedules
07:58:23.752 info javascript.0 (4251) script.js.ShellyVerbrauch: Shelly Verbrauch: Verbrauchswerte aktualisiert: 0 | Reboots korrigiert: 0 | Unveränderte Werte: 0
Hallo Ralf,
Danke für den Auszug. Dort ist auch zu finden, das keine Shelly gefunden wurden.
Den Shelly Adapter hast Du installiert?
Welche Shelly sollten denn gefunden werden?
Hallo Stephan
der Shelly Adapter ist installiert!!!
Habe zb.
shelly.1.SHEM-3#68C63AFAE138#1
shelly.1.SHSW-PM#E8DB84D7A5A4#1
Gruß Ralf
Hallo Stefan
der Ordner ist auch vorhanden.
javascript.0.scriptEnabled.ShellyVerbrauch.ShellyVerbrauch
Gruß Ralf
Hallo Ralf,
Schau mal in Zeile 40 des Skript.
Dort ist der Standard Datenpunkt
shelly.0Ändere diesen einmal in
shelly.1für Deinen Fall ab. Dann sollten die Shelly auch gefunden werden 😉Gruß,
Stephan
Hallo Stephan
Danke für deine Geduld es hat jetzt funktioniert !!!!!!!
Super
Gruß Ralf
Hallo Ralf,
gerne doch 😉
Viel Spaß damit!
Gruß,
Stephan
Ich habe nochmal eine Frage. Der Zähler ‘Heute’ wird bei mir nicht um 0 Uhr, sondern um 22 Uhr zurückgesetzt.
Heißt, die Zeit stimmt wohl irgendwo nicht. Weißt du wo ich das beheben kann?
Gruß
Tim
Hallo Tim,
per SSH auf dem System abändern.
Wenn es ein Raspberry ist, mit dem Befehl:
sudo raspi-configEinstellungen / Raspberry-Pi-Konfiguration / Lokalisierung / Zeitzone festlegen
Gruß,
Stephan
Das System läuft als Docker auf einer Synology. Die Zeit und Zeitzone ist dort richtig eingestellt.
Auch die Zeiten im Log im ioBroker werden korrekt angezeigt … 🙁
Hallo Tim,
Ist die Zeit im Docker Image auch richtig?
Was zeigt denn
timevia ssh?Die richtige Uhrzeit?
“time” klappte nicht aber “date” zeigt mir gerade: Mo 10. Mai 20:21:41 CEST 2021
Hallo Tim,
stimmt denn Zeile 325 bei Dir mit dem vom Skript überein?
Gruß,
Stephan
Alles gut, habe den Fehler gefunden.
InfluxDB läuft in einem eigene Docker und dort war die Zeitzone falsch 🙁
Danke für den richtigen entsprechenden Hinweis 🙂
Hallo Stephan, ich nutze dein Script seit 2020 mit der Version 1.0.
Läuft sehr gut, vielen Dank für die Bereitstellung.
Habe eben gesehen, das es die Version 1.40 gibt.
Was muß man tun, um das Script auf die neue Version zu bekommen?
Und sind meine bisherigen Daten dann weg oder kann man diese sichern und dann weiterverwenden?
Vielen Dank im Vorraus.
Gruß
Frank
Hallo Frank,
das ist sehr löblich 😉
Das neue Skript baut auf das “alte” auf – das heißt, du kannst das vorherige einfach mit dem Inhalt des Neuen ersetzen.
Alle Daten bleiben erhalten.
Gruß,
Stephan
Hi Stephan,
ich wollte mich nur bedanken! Skript läuft super (Hab noch “vorgestern” und “drittletzter Tag” und “vorletzte Woche” ergänzt, macht keine Probleme)
Viele Grüße,
Dominik
Hallo Dominik,
das freut mich 😉
Gruß,
Stephan
Hallo Stephan
hab da nur ein Problem.
Der aktuelle Wert heute ist ok ,aber der ersten Eintrag nach der Installation war falsch.
Jetzt stimmen die anderen Wert ja nicht !!!! z,b Jahresverbrauch kann man die Werte vielleicht anpassen??
Wie oben beschrieben habe Ich es durch geführt.
( Ich würde vielleicht einfach mal hingehen und den Shelly Adapter stoppen, dann die Steckdose neustarten und dann wieder den Adapter zu starten.)
Gruß Ralf
Hallo Ralf,
Du kannst einfach das Skript nochmal stoppen, dann den kompletten Datenpunkt:
javascript.0.ShellyVerbrauchlöschen. So fängst Du einfach nochmal von Vorne an 😉Gruß,
Stephan
Hallo Stephan
habe es so gemacht. Habe wohl das gleiche Problem wie Tim.
die Werte “Energy” und “aktueller_Wert” sind identisch.
Aber in der Shelly app stimmt der Wert nicht !!!!
Gruß Ralf
Hallo Ralf,
Ich kann leider nicht ganz folgen.
Wenn das Skript läuft, sind die Werte immer identisch, da hier die Prüfung erfolgt, ob der Shelly neugestartet hat.
Die Werte, die von Bedeutung sind, sind alle außer: alter_wert und aktueller_wert. Diese sind nur für die Berechnung notwendig.
Gruß,
Stephan
Hallo Stephan,
Erst Mal Danke für das coole Skript.
Wäre es möglich das du auch noch die Quartalswerte errechnen könntest?
Danke und Grüße
Andreas
Hallo Andreas,
Danke für deinen Vorschlag.
Ich schaue es mir mal an und aktualisiere das Skript ggf.
Gruß,
Stephan
Danke
Moin.
Vilen Dank für das Skript. Genau das habe ich gesucht. Fürs selber schreiben bin ich einfach zu “blöde”.
Das Skript funktioniert soweit. Allerdings habe ich Fehlermeldungen im Protokoll vom ioBroker. Kann mir die einer “übersetzen” was da falsch läuft? Kommt so ca. alle 10min.
javascript.0 2021-06-04 14:39:01.705 error Function “extendObject” is not allowed. Use adapter settings to allow it.
javascript.0 2021-06-04 14:39:01.704 error Function “extendObject” is not allowed. Use adapter settings to allow it.
javascript.0 2021-06-04 14:39:01.704 error Function “extendObject” is not allowed. Use adapter settings to allow it.
javascript.0 2021-06-04 14:39:01.704 error Function “extendObject” is not allowed. Use adapter settings to allow it.
javascript.0 2021-06-04 14:39:01.703 error Function “extendObject” is not allowed. Use adapter settings to allow it.
Hallo Jörg,
der “Fehler” besagt, das du die Einstellung “Erlaube das Kommando ‘setObject'” im JavaScript Adapter aktivieren musst.
Gruß,
Stephan
Hi Stephan.
Danke für die rasche Antwort.
Ok. Dann werde ich die Einstellung heute abend mal anpassen.
🙂
Grüße aus dem Norden…
Jörg
Hallo,
danke für das tolle Script!
Hat es jemand zur Messung der Einspeisung von Solarstrom getestet?
Ein Kommentar gab es hier, aber leider keine Rückmeldung. Würde gerne die Erzeugung an einem Balkonkraftwerk messen.
Gruß tobbes
Hallo Tobbes,
Das Skript zeigt an, was der jeweilige Shelly misst. Somit sollte dies auch mit dem Balkonkraftwerk funktionieren.
Gruß,
Stephan
Noch eine Frage:
Wie kann ich den Verbrauch der letzten Stunde irgendwie bekommen?
Könntest Du einen DP einfügen?
Gruß tobbes
Hallo Tobbes,
das Skript stellt die Grundbedürfnisse zur Verfügung.
Für genauere Ausgaben kann/sollte jeder das Skript an seine Bedürfnisse anpassen.
Für deinen Einsatzzweck würde sich das protokollieren via influxDB und Ausgabe per Grafana bestens eignen.
Hier hast du dann die Möglichkeit, alles detailliert anzeigen und ausgeben zu lassen.
Gruß,
Stephan
Hallo Stephan
ich habe das Sript komplett Kopiert und im Io broker unter Skripte common / dann neues Javaskript erstelt ,, dann eingefügt und gestartet.
nur finde ich bei mir die genanten daten punkte nicht.
Hallo Patrick,
schaust du in das Log? Siehst du irgendwelche Fehler?
Wenn nicht, dann musst du die Seite neuladen.
Dann erscheinen die Datenpunkte.
Gruß,
Stephan
Hallo bin da Anfänger. Was brauche ich denn genau alles um das Script laufen zu lassen ß Ich habe die Original App von Shelly und die Shelly Cloud, wo ich die Daten von meinem Solarpanel sehen kann.
Hallo Reimund,
für fast alle Dinge benötigst Du ioBroker entweder auf einem Raspberry Pi oder in einer anderen Instanz.
Dazu dann verschiedene Adapter, die Du in ioBroker installieren kannst.
Als Start:
https://www.kreyenborg.koeln/iobroker-installation-auf-einem-raspberry-pi/
Gruß,
Stephan
